복층유리

1. 제 법

두 장의 유리를 spacer를 사이에 끼고 주위를 seal 한 것으로, 사이에 건조공기 또는 아르곤 가스를 봉입하여 결로 방지와 공조부하 경감의 기능을 갖춘 유리입니다.
제법에는 유기접착형과 금속접합형이 있습니다. 당사에서는 유기접착형으로 시공을 하고 있으며 이는 금속 등의 spacer 를 사이에 끼고 주변을 접착제 ( 주로 합성고무계 seal 재)로 seal 합니다. Spacer내에는 건조제를 충전하여 내부공기를 탈습하도록 합니다.

2. 성 능

복층유리는 복층유리 내부공기의 이슬점은 - 35 ℃ 이하로 규정되어 있습니다. 유리 표면에서의 결로는 환경조건에 좌우되나 대표적인 것으로 실외, 실내온도, 습도와 이슬점과의 연관성도 있습니다.
또한 두께 12mm의 복층유리 ( 3mm 유리 두장, 공기층 6mm ) 의 단열 효과는 두께 10 cm 의 콘크리트와 견줄 수 있습니다.

3. 종류와 구분

표1 - 단열성, 태양열 차폐성에 의한 구분
종류 기호 열관류 저항 1/u
k·㎡/w 		태양열 제거율
(1-η) 		비고
단열복층유리 A종₁ U1 0.25 이상 복층유리 제조 시 강화 및 배강도 유리 명칭 또는 기호를 복층 유리에 표시해야 한다.
U2 0.31 이상
B종₁ U3-1 0.37 이상
U3-2 0.43 이상
태양열 차폐 복층유리 C종₁ E4 0.25 이상 0.35 이상
E5 0.25 이상 0.50 이상
- 열관류 저항1/u 은 수직사용의 값으로 한다.
- ₁ A종은 판유리, 열처리 유리를 재료 판유리로 한 복층 유리에 해당한다.
- ₁ B종은 저방사 유리를 재료 판유리로 한 복층 유리에 해당한다.
- ₁ C종은 열선반사 유리를 재료 판유리로 한 복층 유리에 해당한다.
표2 - 봉착의 가속 내구성에 의한 구분
종류 기호 적용하는 시험 항목과 그 시험에 의한 종류
Ⅰ 류 Ⅰ 내습 내광 시험을 7일간 실시하고, 계속 하여 냉열반복 시험을 12사이클 실시한 후 이슬점을 측정
Ⅱ 류 Ⅱ Ⅰ 류의 시험 과정에 이어서 내습 내광 시험을 7일간 실시하고, 계속하여 냉열 반복 시험을 12 사이클 실시한 후 이슬점을 측정
Ⅲ 류 Ⅲ Ⅱ 류의 시험 과정에 이어서 내습 내광 시험을 28일간 실시하고, 계속하여 냉열 반복 시험을 48 사이클 실시한 후 이슬점을 측정
내습 내광 시험 - 환경조건에 대한 내구성을 보는 시험방법으로써, 시험방법은 시료를 ( 55 ± 3 ) ℃, 상대습도 95 % 이상의 분위기를 항온 항습조 내에서 자외성 형광등 FL 40 BL 또는 FL 40S BL 에 따라 유리와 봉착재의 접착면을 조사하며, 형광등의 축심과 유리 표면의 거리는 ( 50 ± 3 )mm 로 한다.
냉열 반복 시험 - 환경조건에 대한 내구성을 보는 시험 방법으로써, 시료를 항온조에 놓고 ( - 20 ± 3 ) ℃ 로 1 시간 유지한 후 ( 50 ± 3 ) ℃ 로 1 시간 유지 하는 것을 1 사이클로 한다.

4. 용도 와 사용상의 주의

건축용, 철도차량, 냉동, show case 등 시공 상 sash 와의 간격을 3mm 이상 취해 합성 고무계 seal 재 또는 비경화성 putty를 사용하여 수밀시공을 한다. 내부공기는 보통 1기압 이므로 1,000 m 를 넘는 높은 곳에 사용하는 경우에는 그대로는 유리가 파손하기 때문에 공기를 일단 뺀 후 다시 seal 하는 등의 방법이 필요하다.

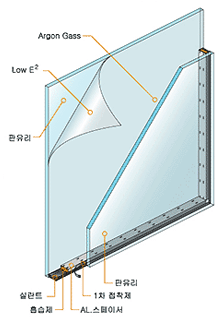

복층유리 사시도< 복층유리 사시도 > 복층유리 사시도< 복층유리 시공 예>
